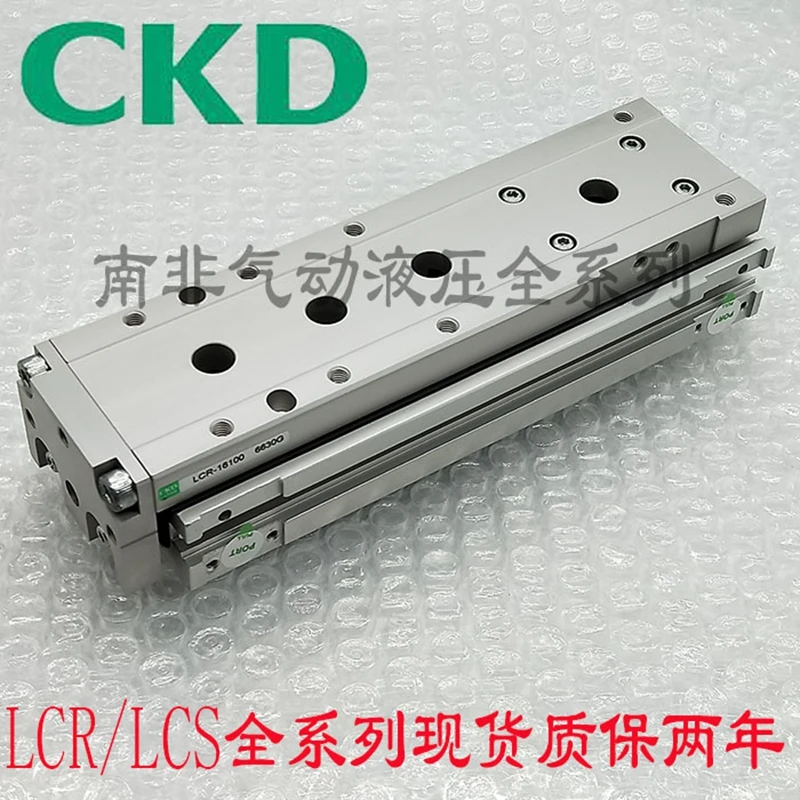

CKD リニアスライドシリンダ ( LCR-6-30-F3V-D ) CKD(株)

商品説明



特長：

高剛性リニアガイド付シリンダです。
アルミテーブルの採用により、LCGシリーズと比べて約30％軽量化しました。
Z軸の使用に最適です。
リニアガイドとスライドテーブルの高剛性化により、従来機種（LCS）からの剛性アップを実現しました。
ストッパの左右対称形、多面配管、2面取付、位置決め穴装備など、設計の自由度が高いです（ストッパは後付け可能です。）
ストッパは、ストローク調整用とショックキラー形をご用意しております。
エア配管は、側面配管と後方配管（φ6を除く）ポートを標準装備しています。
本体からシリンダスイッチがはみ出さずスッキリした外観です。



用途：

Z軸の使用に
小物搬送の位置決め・クランプに



仕様：

チューブ内径(mm)：6
ストローク(mm)：30
配管ポート口径：M3
リード線長さ(m)：1
シリンダスイッチ 個数:２個付
配管ポート口径（後方）:なし
使用流体:圧縮空気
最高使用圧力(MPa)：0.7
最低使用圧力(MPa):0.15
耐圧力(MPa):1.05
周囲温度（℃）:-10〜60（但し、凍結なきこと）
使用ピストン速度（mm/s）:50〜500
許容吸収エネルギー（J):0.025
給油:不要（給油時はタービン油１種ISO VG32を使用）



注意：

ストローク調整用ストッパ使用時は、ピストン速度は50〜200mm/sでご使用ください。
許容吸収エネルギーは標準仕様（ストッパなし）の数値になります。
